Patentler

Bu iki buluşu Eskişehir Teknik Üniversitesi’nde Selçuk Ekici ve T. Hikmet Karakoç ile birlikte geliştirdik. Buluşların ikisi de Türkiye’de tescilli ve her ikisi için Patent İşbirliği Antlaşması (Patent Cooperation Treaty, PCT) kapsamında uluslararası başvuru yaptık.

WO2024144643A1

Arka sparın rotasyonu yöntemiyle kanatta şekil değişikliği sağlayan balık kılçığı benzetimli bir rib yapısı

Bu kanat, yapıya neredeyse hiç ağırlık eklemeden uçuş sırasında şekil değiştirebiliyor.

Balık kılçığı benzetimli rib ve firar kenarına doğru incelen kılçıkları.
ŞEKİL 1. Balık kılçığı benzetimli rib ve firar kenarına doğru incelen kılçıkları.

Nasıl çalışıyor

Ribleri bir balık iskeletine benzettik. Her ribin bir omurgası ve bu omurgaya bağlı, uca doğru incelen kılçıkları var. Bir motor arka spari döndürdüğünde ribin arka kısmı da onunla birlikte eğiliyor ve kanadın firar kenarı yumuşak bir biçimde form değiştiriyor. Uçak bu sayede kanadını uçuşun her evresine göre ayarlayabiliyor.

Koruma durumu

  • TürkiyePatent tescil edildi, 2025TR 2022/021698
  • ABDİnceleme sürüyorUS 19/144,655
  • UluslararasıPCT başvurusu yayımlandıPCT/TR2023/051558
Rüçhan tarihi
30 Aralık 2022
PCT yayın tarihi
4 Temmuz 2024
Buluş sahipleri
Emre Özbek, Selçuk Ekici, T. Hikmet Karakoç
Başvuru sahibi
Eskişehir Teknik Üniversitesi
İlgili makale
Drones, 2023

Google PatentsEspacenet

Çizimler ve prototip

Riblerin mini bir İHA kanadına yerleşimi ve sparlar üzerindeki rib takımı (patent çizimi).
ŞEKİL 2. Riblerin mini bir İHA kanadına yerleşimi ve sparlar üzerindeki rib takımı (patent çizimi).
Arka spar döndükçe kanat profilinin yukarı ve aşağı eğilmesi (patent çizimi).
ŞEKİL 3. Arka spar döndükçe kanat profilinin yukarı ve aşağı eğilmesi (patent çizimi).

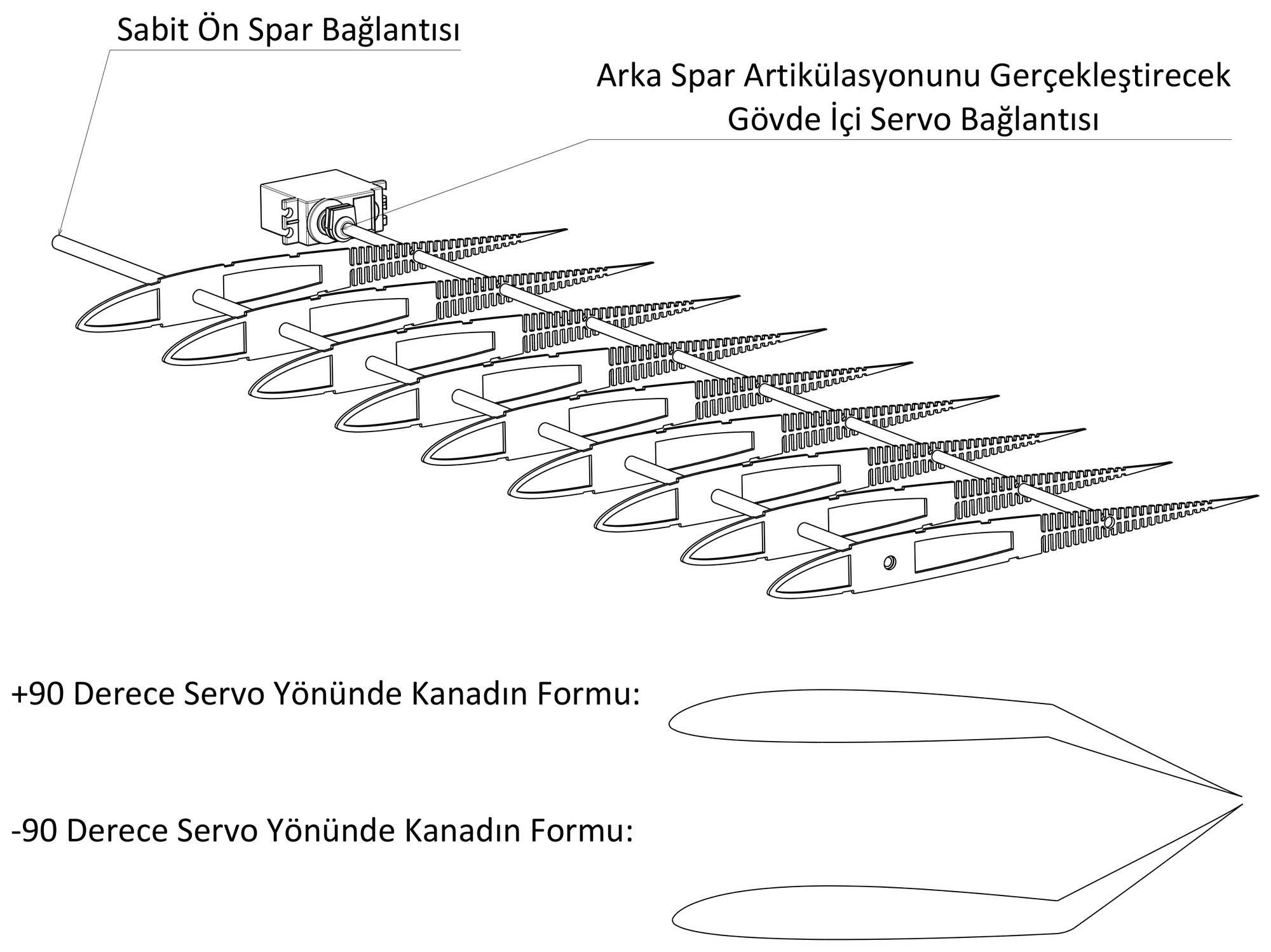

Kanat deformasyon mekanizması ve servo +90° ile −90° konumlarında kanadın aldığı form.
ŞEKİL 4. Kanat deformasyon mekanizması ve servo +90° ile −90° konumlarında kanadın aldığı form.
Kaplamasının altında balık kılçığı ribleri taşıyan Vatoz prototipi (2022).
ŞEKİL 5. Kaplamasının altında balık kılçığı ribleri taşıyan Vatoz prototipi (2022).

WO2022216264A1

Hava kirliliğinin azaltılması için bir aerostat tipi insansız hava aracı sistemi

Bu sistem, şantiye ya da anız yakılan tarla gibi kirliliğin geçici olduğu yerlerde havayı temizleyen, yere bağlı bir balon.

Filtreleme ünitesi taşıyan aerostat.
ŞEKİL 1. Filtreleme ünitesi taşıyan aerostat.

Nasıl çalışıyor

Helyum dolu balon, HEPA filtreli hava temizleme ünitelerini ve bir elektrikli fanı taşıyor. Enerjisini bağlantı kablosuyla yerden alıyor. Üzerindeki seyrüsefer ışıkları sayesinde 24 saat havada kalabiliyor.

Koruma durumu

  • TürkiyeFaydalı model olarak tescil edildiTR 2021 006290 Y
  • UluslararasıPCT başvurusu yayımlandıWO2022216264A1
Rüçhan tarihi
8 Nisan 2021
PCT yayın tarihi
13 Ekim 2022
Buluş sahipleri
Emre Özbek, Selçuk Ekici, T. Hikmet Karakoç
Başvuru sahibi
Eskişehir Teknik Üniversitesi

Google PatentsEspacenet

Çizimler ve prototip

Balon, bağlantı kablosu ve yer ünitesinden oluşan sistem.
ŞEKİL 2. Balon, bağlantı kablosu ve yer ünitesinden oluşan sistem.
TÜRKPATENT Resmî Patent Bülteni’ndeki tescil kaydı.
ŞEKİL 3. TÜRKPATENT Resmî Patent Bülteni’ndeki tescil kaydı.
